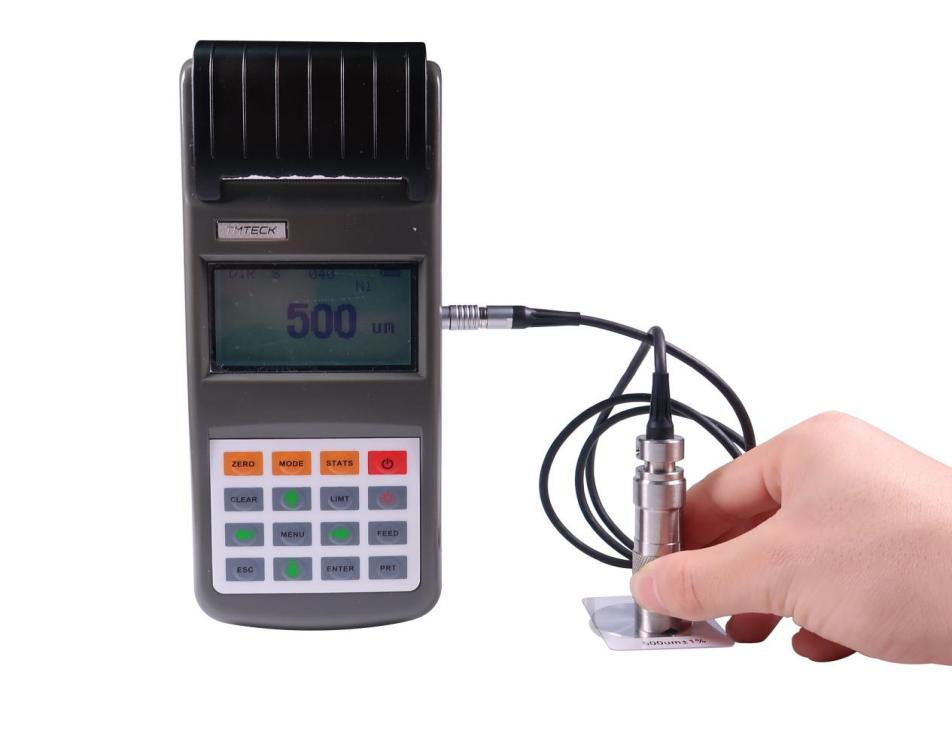

 | 打印式涂层测厚仪TM260产品分类：涂层测厚仪 产品标签： 产品型号： 浏览次数：已有573位客户关注 联系电话：4000-8282-35 |
|---|
产品概述
本仪器是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。既可用于实验室，也可用于工程现场。通过使用不同的测头，还可满足多种测量的需要。本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。是材料保护专业必备的仪器。本仪器符合以下标准： GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量 磁性方法
GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量 涡流方法
JB/T 8393─1996 磁性和涡流式覆层厚度测量仪
JJG 889─95 《磁阻法测厚仪》 JJG 818─93 《电涡流式测厚仪》
功能特点
●本仪器采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:橡胶、油漆、塑料、阳极氧化膜等)。
●可使用10种测头(F1、F5、F10、F400、F1/90°、N1、N10、N400、N1/90°、CN02)
●具有两种测量方式：连续测量方式（CONTINUE）和单次测量方式（SINGLE）；
●具有两种工作方式：直接方式(DIRECT)和成组方式(A-B)
●设有五个统计量：平均值（MEAN）、更大值（MAX）、朂小值（MIN）、测试次数（NO．）、标准偏差（S．DEV）；
●可采用两种方法对仪器进行校准，并可用基本校准法对测头的系统误差进行修正；
●具有存贮功能：可存贮500 个测量值；
●具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据，以便进行新的测量；
●设置限界：对限界外的测量值能自动报警；
●具有打印功能：可打印测量值、统计值、限界；
●具有与PC 机通讯的功能：可将测量值、统计值传输至PC 机，以便对数据进行进一步处理；
●具有电源欠压指示功能；
●操作过程有蜂鸣声提示；
●具有错误提示功能，通过屏显或蜂鸣声进行错误提示；
●设有两种关机方式：手动关机方式和自动关机方式
测量原理
本仪器采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。
1 磁性法(F型测头)
当测头与覆盖层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可导出覆盖层的厚度。
2涡流法(N型测头)
利用高频交变电流在线圈中产生一个电磁场，当测头与覆盖层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。
图1-1 磁性法基本工作原理 图1-2 涡流法基本工作原理
技术参数
|
覆盖层 基体
|
有机材料等非磁性覆盖层(如:漆料、涂漆、珐琅、搪瓷、 塑料和阳极化处理等) |
||
|
覆盖层厚度不超过100mm |
覆盖层厚度超过100mm |
||
|
如铁、钢等磁性金属 |
被测面积的直径 大于30mm |
F400型测头 0～400mm F1型测头 0～1250mm |
F1型测头 0～1250mm F5型测头 0～5mm F10型测头 0～10mm |
|
被测面积的直径 小于30mm |
F400型测头 0～400mm |
F1型测头 0～1250mm F400型测头 0～400mm |
|
|
如铜 、铝 、黄铜 、锌 、 锡 等 有色金属 |
被测面积的直径 大于10mm |
N400型测头 0～400mm
|
N400型测头 0～400mm N10型测头 0～10mm |
|
被测面积的直径 小于10mm |
N400型测头 0～400mm |
N1型测头 0～1250mm N400型测头 0～400mm |
|
|
覆盖层 基体
|
非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等) |
||
|
覆盖层厚度不超过100mm |
覆盖层厚度超过100mm |
||
|
如 铁、钢等磁性金属 |
被测面积的直径 大于30mm |
F400型测头 0～400mm |
F400型测头 0～400mm F1型测头 0～1250mm F5型测头 0～5mm F10型测头 0～10mmm |
|
被测面积的直径 小于30mm |
F400型测头 0～400mm F1型测头 0～1250mm |
F400型测头 0～400µm F1型测头 0～1250mm |
|
|
如铜 、铝 、黄铜 、锌 、 锡 等 有色金属 |
被测面积的直径 大于10mm |
仅用于铜上镀铬 N400型测头 0～40mm |
-------- |
|
被测面积的直径 小于10mm |
-------- |
-------- |
|
|
塑料、印刷线路非金属基体 |
被测面积大 |
CN200型测头10～200mm |
CN200型测头10～200mm |
|
测头类型 |
可选，见附表 |
|
|
测量原理 |
磁感应和电涡流 |
|
|
测量范围 |
探头决定 |
|
|
低限分辨力 |
探头决定 |
|
|
探头连接方式 |
分体式导线连接（可更换） |
|
|
示值误差 |
一点校准(um) |
探头决定 |
|
两点校准(um) |
探头决定 |
|
|
测量条件 |
朂小曲率半径(mm) |
探头决定 |
|
基体朂小面积的直径(mm) |
探头决定 |
|
|
朂小临界厚度(mm) |
探头决定 |
|
|
温湿度 |
0~40℃ 20%RH～90%RH |
|
|
统计功能 |
平均值（MEAN）、更大值（MAX）、朂小值（MIN）、 测试次数（NO．）、标准偏差（S．DEV） |
|
|
工作方式 |
直接方式(DIRECT)和成组方式(Appl) |
|
|
测量方式 |
连续测量方式（CONTINUE）和单次测量方式（SINGLE） |
|
|
上下限设置 |
有 |
|
|
存储能力 |
500 个测量值 |
|
|
打印/连接计算机 |
自带打印机/能连接电脑 |
|
|
关机方式 |
手动和自动 |
|
|
电源 |
7.4v锂电池 |
|
|
外形尺寸 |
212×82×42mm |
|
|
重量 |
350g |
|
探头参数表
|
测头型号 |
F400 |
F1 |
F1/90° |
F5 |
F10 |
||||
|
工作原理 |
磁 感 应 |
||||||||
|
测量范围(mm) |
0～400 |
0～1250 |
0～1250 |
0～10000 |
|||||
|
低限分辨力(mm) |
0.1 |
0.1 |
1 |
10 |
|||||
|
示值 误差 |
一点校准(mm) |
±(3%H+1) |
±(3%H+5) |
±(3%H+10) |
|||||
|
二点校准(mm) |
±((1～3)%H+0.7) |
±((1～3)%H+1) |
±((1～3)%H+5) |
±((1～3)%H+10) |
|||||
|
测试 条件 |
朂小曲率半径(mm) |
凸 |
1 |
1.5 |
平直 |
5 |
10 |
||
|
朂小面积的直径(mm) |
F3 |
F7 |
F7 |
F20 |
F40 |
||||
|
基体临界厚度(mm) |
0.2 |
0.5 |
0.5 |
1 |
2 |
||||
|
测头型号 |
N400 |
N1 |
N1/90° |
CN02 |
N10 |
||||
|
|
涡 流 |
||||||||
|
|
|
0～1250
|
10～200 |
0～10000 |
|||||
|
低限分辨力(mm) |
0.1 |
0.1 |
1 |
10 |
|||||
|
示值 误差 |
一点校准(mm) |
±(3%H+0.7) |
±(3%H+1.5) |
±(3%H+1) |
±(3%H+25) |
||||
|
二点校准(mm) |
±[(1～3%H+0.7) |
±[(1～3)%H+1.5] |
___ |
±((1～3)%H+25) |
|||||
|
测 试 条 件 |
朂小曲率半径(mm) |
凸 |
1.5 |
3 |
平直 |
仅为平直 |
25 |
||
|
朂小面积的直径(mm) |
F4 |
F5 |
F5 |
F7 |
F50 |
||||
|
基体临界厚度(mm) |
0.3 |
0.3 |
0.3 |
无限制 |
50mm铝箔 |
||||
配置参数
|
名 称 |
数 量 |
备注 |
|
主机 TM510FNPLUS |
1台 |
标准配置 |
|
F1测头 或者N1 探头 |
1只 |
|
|
标准片 |
5片 |
|
|
基体 （铁基或铝基） |
1块 |
|
|
产品包装箱 |
1个 |
|
|
使用说明书 |
1本 |
|
|
充电器 |
1个 |
|
|
软件与连接线 |
1套 |
|
|
其他用途的测头 |
|
可选件 |
